В трубопроводных системах коммунального и промышленного назначения деталям соединения уделяют не меньше внимания, чем самой арматуре. Именно от их правильного подбора зависит, насколько надёжно система будет держать рабочее давление, насколько просто её обслуживать и как часто придётся останавливать линию для ремонта. Фланец плоский приварной — один из наиболее распространённых элементов разъёмного соединения в системах водоснабжения, отопления и технологических трубопроводов. Его конструкция проста, но именно эта простота делает его надёжным и предсказуемым в эксплуатации.
Широкий ассортимент плоских приварных фланцев представлен в каталоге UKS-GROUP UKRAINE — поставщика трубопроводной арматуры и деталей трубопровода с офисом и складом в Киеве. В наличии — стальные модели под давление PN6, PN10, PN16, PN25, а также нержавеющие варианты S304 в типоразмерах от ДУ15 до ДУ500.
Что такое плоский приварной фланец и чем он отличается от других типов

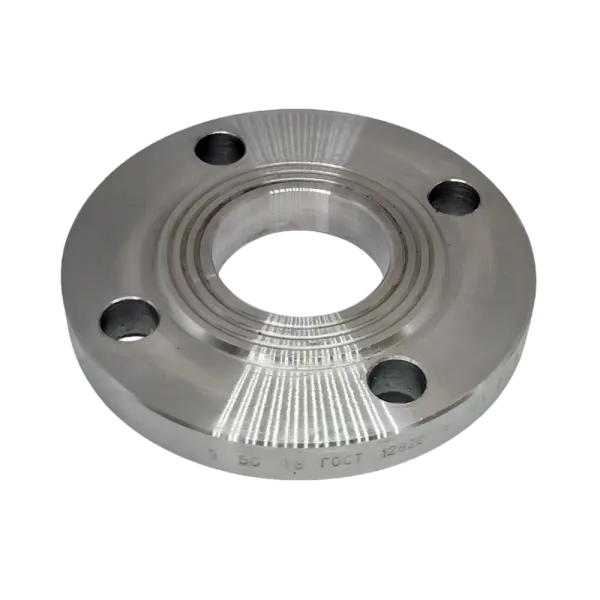

Фланец плоский — это стальной диск с центральным отверстием под трубу и крепёжными отверстиями по периметру для болтового соединения. В отличие от воротниковых моделей, плоский фланец не имеет конической шейки — он приваривается непосредственно к торцу трубы.
Основное отличие от других типов:
- Плоский приварной — приваривается к торцу трубы, прост в монтаже, подходит для трубопроводов с умеренным давлением
- Воротниковый — имеет удлинённую шейку, приваривается к трубе через сварной шов, применяется при высоком давлении и переменных нагрузках
- Резьбовой — накручивается на трубу без сварки, применяется там, где сварка невозможна
- Свободный — вращается на трубе с приваренным бортом, упрощает стыковку при ограниченном доступе
- Глухой — используется для заглушки концевых отверстий в сочетании с другими фланцами
Плоские фланцы производятся по ГОСТ 12820, работают при температурах от −40 до +300°С в зависимости от марки стали.
Где применяются плоские фланцы
Фланец приварной плоский — универсальный элемент для систем с умеренным давлением. Его используют там, где важна возможность разборки узла без вырезания участка трубы.
Основные сферы применения:
- системы водоснабжения и канализации
- тепловые сети и отопительные контуры зданий
- технологические трубопроводы на промышленных предприятиях
- точки подключения запорной арматуры: задвижек, затворов, кранов
- узлы присоединения насосов, фильтров, теплообменников и счётчиков
Плоские фланцы удобны там, где требуется регулярный доступ к оборудованию. Разборка болтового соединения занимает минуты, тогда как сварное соединение требует резки и последующей сварки.
Давление и маркировка: как читать параметры
Буква P и цифра после неё обозначают условное давление в барах. Это рабочий параметр, который влияет на выбор модели:
- PN6 — для систем с давлением до 6 бар: самотёчные сети, ливневая канализация, отдельные участки водоснабжения
- PN10 — для большинства коммунальных трубопроводов водоснабжения и отопления
- PN16 — для систем с повышенным давлением: городские тепловые сети, промышленные контуры
- PN25 — для высоконагруженных участков и технологических систем
Цены на эти позиции в каталоге UKS-GROUP UKRAINE: стальной плоский PN6 — от 38,68 грн, PN10 — от 50,05 грн, PN16 — от 68,25 грн, PN25 — от 95,55 грн. Нержавеющие варианты S304 — от 182 грн.
Материалы: сталь и нержавейка
Стальные плоские фланцы
Изготавливаются из углеродистой стали Ст3 или 09Г2С. Подходят для воды, пара, нейтральных технологических жидкостей. Стандартная защита — антикоррозионное покрытие. Рабочая температура — от −40 до +450°С в зависимости от марки.
Нержавеющие плоские фланцы
Материал — сталь S304 (аналог AISI 304). Рабочая температура от −70 до +300°С. Применяются в системах с агрессивными средами, в пищевой и фармацевтической промышленности, в системах с повышенными требованиями к коррозионной стойкости. Доступны в типоразмерах PN10 и PN16, диаметры от ДУ15 до ДУ500.
Приварка: технология и требования
Качество сварного шва при монтаже плоского фланца напрямую влияет на герметичность соединения. Плоские фланцы обычно привариваются двумя швами: угловым снаружи и швом изнутри трубы. Двойная приварка повышает прочность и герметичность узла.
Требования к приварке:
- труба должна быть перпендикулярна плоскости фланца — отклонение влияет на равномерность обжатия прокладки
- перед сваркой поверхности очищаются от ржавчины и загрязнений
- после сварки зачищаются наплывы, которые могут помешать прилеганию прокладки
- контрольная проверка плоскостности привариваемой поверхности — обязательна
Как правильно выбрать фланец для трубы
Перед покупкой определите три ключевых параметра:
- Условный диаметр (ДУ) — соответствует внутреннему диаметру трубы
- Условное давление (PN) — с учётом запаса по рабочему давлению системы
- Материал — углеродистая сталь для стандартных условий, нержавейка для агрессивных сред
Дополнительно подберите комплект: прокладки (биконитовые или паронитовые), шпильки или болты с гайками и шайбами. Фланцевое соединение работает как система — несоответствие хотя бы одного элемента снижает надёжность всего узла.
