Инженеры, которые обслуживают трубопроводы не первый год, узнают эту картину сразу: шов держался идеально, а через несколько месяцев работы появляется трещина именно там, где никто её не ждал. Причина редко в качестве сварки — чаще виноват участок трубы, который жёстко закреплён с обеих сторон и не имеет возможности хоть немного двигаться при нагреве. Именно для таких случаев в схему закладывают компенсатор — узел, который берёт это движение на себя.
Что происходит с трубой, когда никто не считал тепловое расширение
Сталь при нагреве удлиняется — это физика, а не допущение. На участке в несколько десятков метров при серьёзном перепаде температур труба способна вытянуться на сантиметры. Если оба конца зафиксированы жёстко, этому расширению просто некуда деться, кроме как выгибать трубу или рвать сварной шов в самом слабом месте.
Осевой компенсатор решает конкретную, узкую задачу
Осевой компенсатор ставят не потому, что «так положено», а потому что на прямом протяжённом участке трубопровода перемещение происходит именно вдоль оси. Узел растягивается и сжимается вместе с трубой, снимая нагрузку с неподвижных опор и креплений, которые иначе приняли бы весь удар на себя.
Из чего на самом деле состоит узел

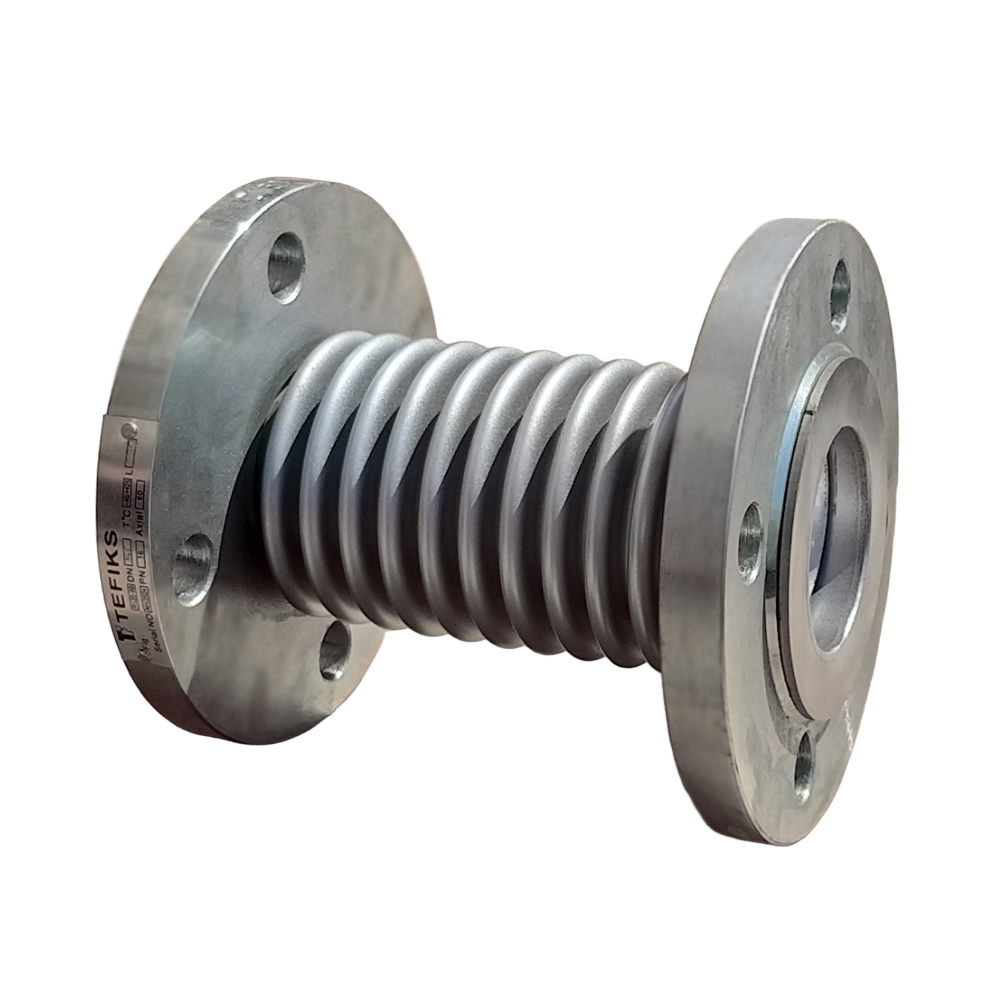

Внутри — гофрированная оболочка из нержавеющей стали, которая и даёт всю гибкость конструкции. Но сама по себе гофра работать не может — вокруг неё выстроен ещё ряд деталей.
Составные части конструкции
- гофрированная оболочка — принимает на себя сжатие и растяжение;
- патрубки — крепят узел к трубе через фланец или под приварку;
- внутренний стакан — прикрывает гофру от прямого контакта с потоком среды;
- ограничители хода — не дают узлу деформироваться сверх допустимого предела при ошибках монтажа.
Компенсатор трубы: почему один типоразмер не подходит под всё
Частая ошибка на этапе закупки — выбор узла по диаметру трубы без учёта остальных параметров участка. На практике решают несколько цифр одновременно.
Параметры, которые нужно свести вместе
- рабочее давление и максимальная температура среды по паспорту системы;
- реальная компенсирующая способность — на сколько миллиметров узел способен сжаться и растянуться;
- тип присоединения — под фланец или под приварку, в зависимости от остальной обвязки;
- характер среды — вода, пар, газ или нефтепродукты требуют разного материала гофры.
Если параметры участка известны, подобрать конкретный размер проще у поставщика с широким складским остатком — например, у «Укрспецарматуры» в Киеве представлены компенсаторы диаметром от Ду 25 до Ду 600 с доставкой по Украине, что снимает вопрос долгого ожидания под нестандартный заказ.
Где монтаж чаще всего идёт не по правилам
Даже правильно подобранный узел не спасёт трубопровод, если рядом не поставлены направляющие опоры — без них компенсатор начинает работать не только на сжатие, но и на изгиб, для которого не рассчитан. Вторая частая ошибка — неверно посчитанное расстояние между неподвижными креплениями, из-за чего компенсирующей способности узла просто не хватает на реальный перепад температур в системе.
Не только температура: зачем ещё нужен этот узел
Помимо теплового расширения, компенсатор гасит вибрацию от насосного и компрессорного оборудования, сглаживает небольшую несоосность, возникающую при монтаже, и частично снижает пиковое давление при гидроударе. По этой причине его отсутствие в схеме — не экономия на детали, а прямой риск для ресурса всего трубопровода, который проявится не сразу, а через один-два сезона активной эксплуатации.
